Luftsensor "Project AURA" - Electronic Parts Kit OHNE Display

Der wahrscheinlich beste Sensor der Welt

Project Aura ist nicht einfach „noch ein Sensor“, sondern eine professionelle Luftqualitäts-Station zum Selberbauen: High-End-Sensorik, großer Touchscreen, lokale Datenverarbeitung, Home-Assistant-Integration – ohne Löten. Ein Abend Aufbau, jahrelang bessere Entscheidungen beim Lüften, Heizen, Kochen, Renovieren und Schlafen.

Komplette Projektbeschreibung & Original-Dokumentation (MakerWorld)

Varianten

• Variante "Basis" (ohne Formaldehyd-Sensor): Alle Funktionen und Sensoren außer Formaldehyd. Stattdessen wird im UI der AQI angezeigt.
• Variante "Plus" (mit Formaldehyd-Sensor): Zusätzlich mit Sensirion SFA40 (HCHO) für Renovierung, neue Teppiche, neue Möbel, „new car smell“ & VOC-/Formaldehyd-Themen.


Das kann Aura messen

• Feinstaub: PM1, PM2.5, PM4, PM10 (von Rauch bis Pollen/Schimmelsporen/Staub)
• CO2: „Zombie-Effekt“/Konzentration & Lüftungsbedarf
• VOC: flüchtige Chemikalien aus Möbeln, Reinigern, Klebern, etc.
• NOx: u. a. relevant bei Gasherd/Verkehr/Abgasen
• Temperatur & Luftfeuchte: trockene Heizungsluft, Komfort, Infektanfälligkeit
• Luftdruck + Verlauf: Delta über 3h und 24h (Wetterfühligkeit/Trendwarnung)
• Formaldehyd (nur Plus): HCHO über Sensirion SFA40

Home Assistant Integration

• MQTT Auto-Discovery: erscheint in Home Assistant unmittelbar nach dem Einschalten
• 20+ Entities: Sensoren, Schalter, Buttons (projektabhängig)
• Lokaler Betrieb: keine unnötigen Cloud-Abhängigkeiten; funktioniert auch autonom ohne Internet
• Cross-Tech Integration: Über Home Assistant kannst Du Aura-Daten mit Geräten anderer Technologien (z. B. Zigbee, Z-Wave, Thread/Matter, WLAN) kombinieren und Automationen bauen.

Aufbau & Inbetriebnahme

• No-Solder Design: 0% Löten – PCB Board wird mittels Kabeln mit passenden Steckern mit den Sensoren und dem Display verbunden Sensoren, Pins müssen nicht geswapped werden.
• Ein-Klick Web Installer: Board per USB verbinden, Installer öffnen, „Install“

Umfang (Electronic Parts Kit)

Enthalten: A-Teile gemäß BOM Liste für die Basis-Version (ohne optionale Sensoren),  zusätzlich enthält die PLUS-Variante den Formaldehyd-Sensor. Inklusive, Kondensator, Batterie und Schrauben.
Nicht enthalten: 3D-Druck-Gehäuse, USB-Kabel.

Hardware (in Variante Plus und Basis)

• 1 × Sensirion SEN66 (All-in-One-Sensor: PM1/2.5/4/10, CO2, VOC, NOx, Temperatur, Feuchte)

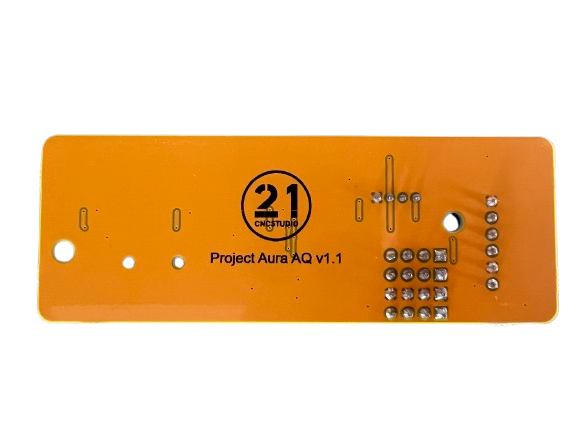

• 1 × PCB Board "Project Aura AQ 1.1"
• 1× JST GH 1.25mm 6-Pin Kabel (100mm) für Verbindung zum SEN66
• 1 × CR1220 (3V Knopfzelle für RTC-Uhr)
• 30 × Schrauben (M2.5×6) mit Torx T8
•


Optional (nur Variante Plus)

• 1× DFROBOT Gravity – SFA40 (Formaldehyd/HCHO-Sensor basiert auf Sensirion SFA40)

Was Du zusätzlich brauchst

• Display
• 3D-gedrucktes Gehäuse (Files/Anleitung über MakerWorld)
• USB-Kabel + 5V Netzteil (stabile Versorgung empfohlen)
• WLAN (2,4 GHz) für Netzwerkbetrieb
• Für Home Assistant: MQTT Broker (z. B. Mosquitto) und ein laufendes HA-System

Komplette Doku & Projektseite:

MakerWorld: Project Aura – Make the Invisible Visible
